120kw充電樁

產品描述：120kw充電樁直流一體式適用于城市專用充電站（公交車、出租車、公務車、環衛車、物流車等）城市公共充電站（私家車、通勤車、大巴車）城市居民小區、購物廣場、電力.......

輸入電壓：AC380V±20%

產品尺寸：770*602*2000mm

防護等級：IP54

輸出功率：120kw

在線咨詢

服務熱線： 15919794865

產品詳情

120kw充電樁直流一體式適用于城市專用充電站（公交車、出租車、公務車、環衛車、物流車等）城市公共充電站（私家車、通勤車、大巴車）城市居民小區、購物廣場、電力營業場所等具有的各種停車場；城際高速公路充電站等需要直流快速充電的場合，特別適合場地受限情況下的快速部署。

一、120kw充電樁直流一體式產品參數

產品型號		DCL120A/B
詳細規格	額定功率	120KW
充電設備	安裝方式	立式
	走線方式	下進下出
	設備尺寸	7706022000(mm)
	輸入電壓	AC380V±20%
	輸入頻率	45~65Hz
	輸出電壓	200-750VDC
	輸出電流范圍	普通款 0-198A
	輸出電流范圍	恒功率款 0-300A
	線纜長度	5m
	計量精度	0.5 級
電氣指標	限流保護值	≥110%
	穩壓精度	≤±0.5%
	穩流精度	≤±1%
	紋波系數	≤±0.5%
	效率	≥94.5%
	功率因數	≥0.99 (50%負載以上）
	諧波含量 THD	≤5% (50%負載以上）
功能設計	人機界面	7 寸高亮彩色觸摸屏
	充電模式	自動充滿/定電量/定金額/定時間
	充電方式	掃碼充電
	支付方式	掃碼支付
	通信接口	以太網 2/3/4G
安全設計	執行標準	GB/T20234、GB/T18487、GB/T27930、JJG1149、NB/33001
安全設計	安全功能	充電槍溫度檢測、過壓保護、欠壓保護、過載保護 短路保護、接地保護、過溫保護 、低溫保護、絕緣監測保護 極性反接保護、防雷保護、急停保護、漏電保護
環境指標	工作溫度	-25℃~+50℃
	工作濕度	5%~95%無凝霜
	工作海拔	<2000m
	防護等級	IP54
	冷卻方式	風冷
	噪聲控制	≤60dB
	MTBF	100,000 小時

二、120kw充電樁直流一體式產品保護功能
充電機耐壓等級、絕緣等級、EMC 符合國際《GB_T 20234.3-2011 電動汽車傳導充電用接裝置》相關規定；

充電機輸入與輸出電氣隔離；輸出有防止電池組給充電機輸出濾波電容充電的裝置，防止充電機輸出端在接通電池組時出現瞬間大電流；

依據 Q/GDW485-2010《電動汽車直流充電樁技術條件》及 NB/T 33001-2010《電動汽車非車載傳導式充電樁技術條件》的相關要求，并參照《電動汽車充電設施典型設計》的部分功能進行設計。該產品完全符合國家電網公司電動汽車充電站的建設要求。

三、120kw充電樁直流一體式產品特點
1、工作環境溫度-20+50℃；
2、模塊熱插拔技術，使維護更方便；
3、采用了全橋移相軟開關技術，執行效率高；
4、首創模塊休眠技術和輪動技術，保證系統高效率運行；

5、采用了核安全級的大功率電源模塊平臺，安全可靠性更高；
6、先進的數字化均流技術，有效提高了均流精度和抗干擾性；
7、可預留 RS-485 組網通訊接口，并提供選配的 GPRS 組網方式；
8、智能化的充電過程控制和完善的充電過程監視及保護，傻瓜式操作；
9、實時顯示已充電量、充電時間、當前電價、充電價格等信息及運行狀態；

10、具有定時充電、定量充電、定金額充電和自動充滿等多種充電方式可供選擇；

11、采用新型高效三相 PFC 電路拓?fù)浣Y(jié)構，功率因數大于 0.99，諧波畸變率低≤5%；高頻開關電源模塊。

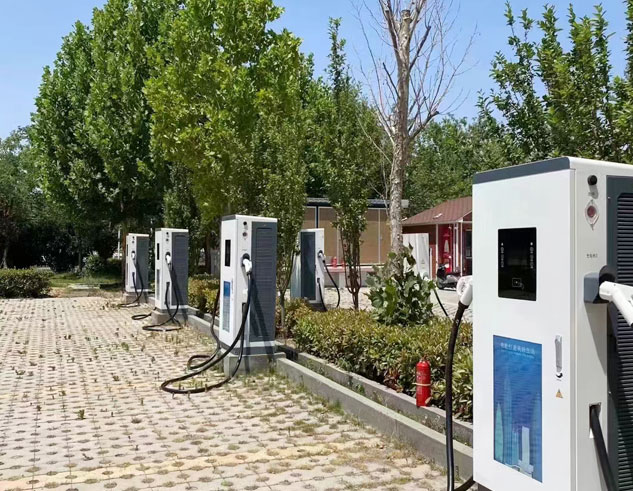

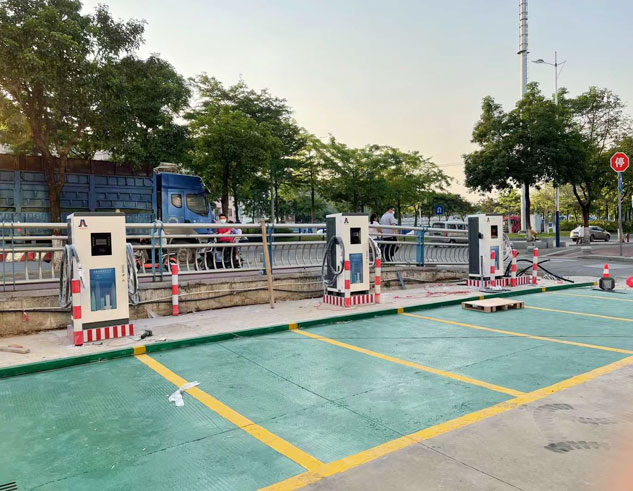

四、120kw充電樁直流一體式案例展示
